Дисковый поворотный затвор с ручным редуктором REON тип RSV40

₽ 5,796.00 – ₽ 118,849.00

Описание

Дисковый поворотный затвор является арматурой общего назначения, используется в различных отраслях в качестве запорного или регулирующего устройства.

Область применения

Дисковые поворотные затворы в основном применяются в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции и кондиционирования. Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также устойчивы к щелочным и нейтральным средам (воздух, азот и т.п.).

Техническое описание

Технические характеристики



1 Номинальный диаметр, DN 40-800 мм
2 Максимальное давление, РN 16 бар
3 Рабочая температура От -10˚С до +95˚С
4 Максимальная температура +120˚С (кратковременно)
5 Тип присоединения Межфланцевый
6 Класс герметичности А по ГОСТ 9544-2015
7 Ответные фланцы Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80

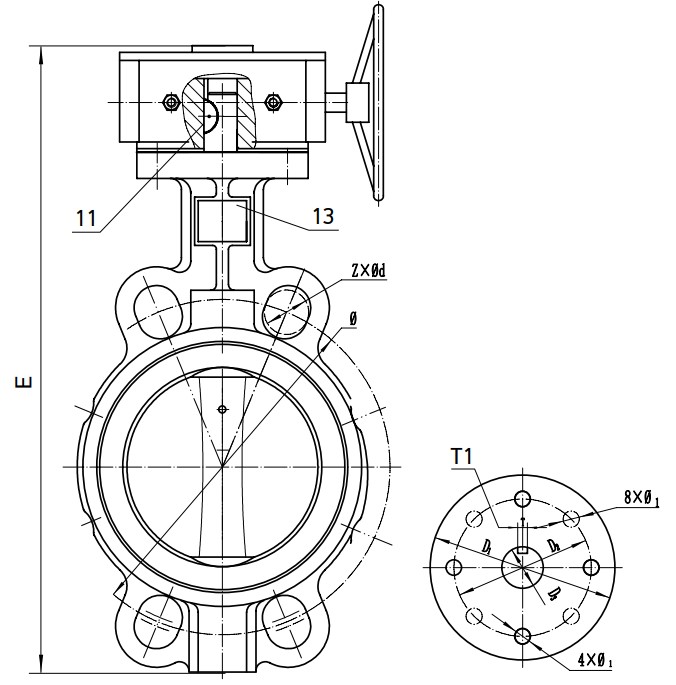

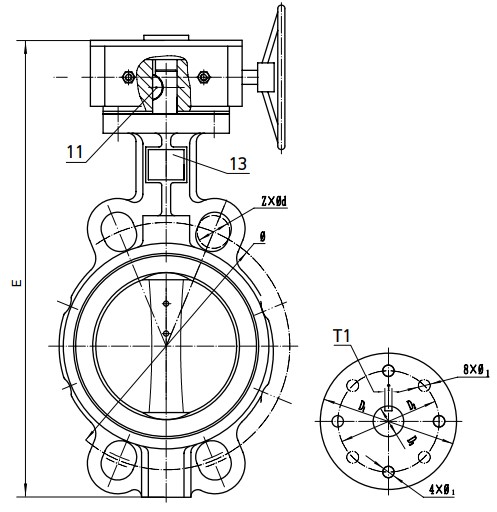

Габаритные и присоединительные размеры

Артикул DN Габаритные и присоединительные размеры, мм Масса, кг
L Ø1 Z-Ød A B H E F D1 D2 4xØ1 D3 T1
40RSV40
50RSV40		 40/50 43 125 4-Ø19 64 121 280 240 115 Ø77 Ø57 4хØ6,5 Ø12,7 3 4,9
65RSV40 65 46 145 4-Ø19 73 130 300 265 115 5,2
80RSV40 80 46 160 4-Ø19 93 151 350 300 115 5,8
100RSV40 100 52 180 4-Ø19 110 169 375 335 115 Ø92 Ø70 4хØ10,5 Ø15,8 5 7,1
125RSV40 125 56 210 4-Ø19 132 188 420 365 115 Ø92 Ø70 4хØ10,5 Ø19 5 9
150RSV40 150 56 240 4-Ø23 137 200 445 398 118 Ø92 Ø70 4хØ10,5 Ø19 5 9,4
200RSV40 200 60 295 4-Ø23 169 241 580 490 170 Ø115 Ø89 4хØ14,3 Ø22,2 5 17,13
250RSV40 250 68 355 4-Ø23 203 275 674 564 184 Ø115 Ø89 4хØ14,3 Ø28,6 8 24,7
300RSV40 300 78 410 4-Ø23 233 314 723 629 186 Ø140 Ø108 4хØ14,3 Ø31,8 8 36,8
350RSV40 350 78 470 4-Ø23 264 334 780 680 186 47,4
400RSV40 400 102 525 4-Ø28 315 368 938 788 538 Ø197 Ø159 4хØ21 Ø33,34 10 83
450RSV40 450 114 585 4-Ø28 353 402 1008 858 538 Ø197 Ø159 4хØ21 Ø38 10 94
500RSV40 500 127 650 4-Ø28 387 445 1089 939 538 Ø197 Ø159 4хØ21 Ø41,15 10 114
600RSV40 600 154 770 4-Ø31 450 507 1265 1065 538 Ø276 Ø216 4хØ23 Ø50,65 16 188
700RSV40 700 165 840 4-Ø33 514 632 1479 1279 578 Ø300 Ø254 8хØ18 Ø55 16 294
800RSV40 800 190 950 4-Ø36 560 726 1623 1423 578 366

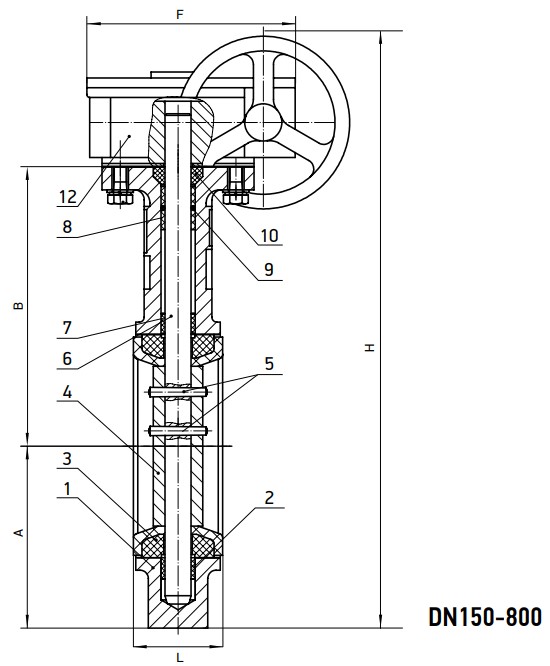

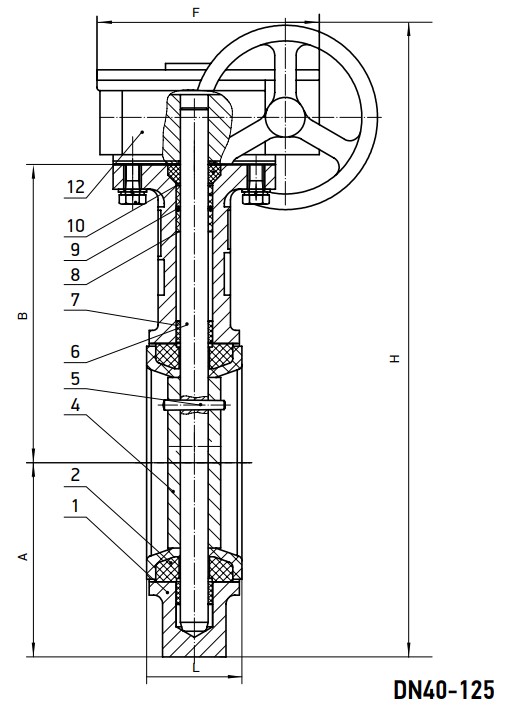

Материалы конструкции


1 Корпус DN40-250 чугун GG25 DN300-800 чугун GGG40
2 Нижний подшипник Армированный PSF/PCU c графитовой вставкой+PTFE
3 Седловое уплотнение EPDM
4 Диск Высокопрочный чугун GGG40, покрытый никелем Ni
5 Штифт Нержавеющая сталь
6 Шток Нержавеющая сталь
7 Подшипник Армированный PSF/PCU c графитовой вставкой+PTFE
8 Подшипник (2 шт.) Армированный PSF/PCU c графитовой вставкой+PTFE
9 Уплотнительное кольцо NBR
10 Манжета EPDM
11 Шпонка Нержавеющая сталь
12 Редуктор Кованная сталь
13 Шильдик Алюминий

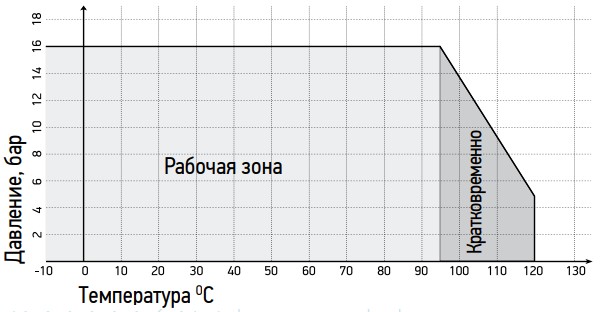

Диаграмма зависимости «Температура-Давление»


ВНИМАНИЕ, ВАЖНАЯ ИНФОРМАЦИЯ!

Монтаж поворотных затворов следует производить только между фланцами воротниковыми (ГОСТ 12821-80).

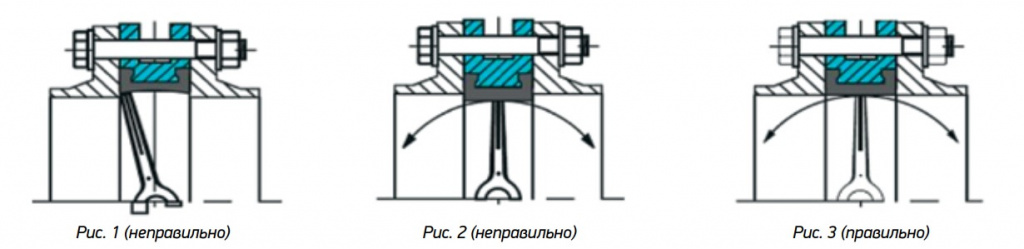

  1. Использование фланцев с внутренним диаметром меньше номинального диаметра заслонки может привести к блокировке диска, что в свою очередь вызовет серьезное повреждение диска поворотного затвора (рис. 1).
  2. В случае использования фланцев с внутренним диаметром больше номинального диаметра затвора фланцы не будут полностью закрывать седловое уплотнение, что может привести к повреждению и деформации седлового уплотнения (рис. 2).
  3. Перед началом монтажа важно убедиться, что внутренний диаметр фланцев соответствует номинальному диаметру дискового поворотного затвора (рис. 3).



Положение на трубопроводе и процесс установки

  1. Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора.
  2. 2. При установке дисковых поворотных затворов прокладки не используются.
  3. Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы.
  4. Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей.

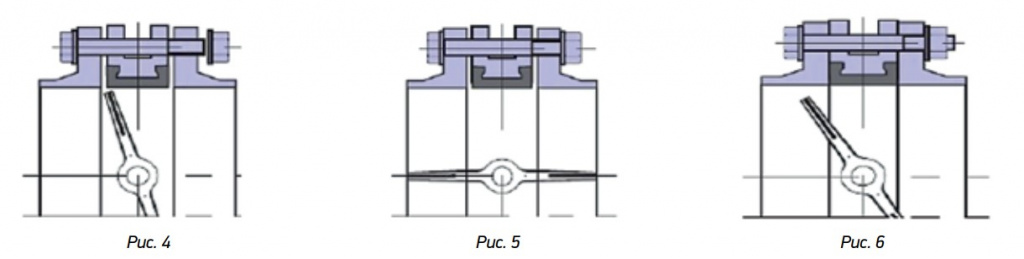

  5. Перед началом монтажа диск поворотного затвора необходимо немного приоткрыть, но так, чтобы диск не выходил за корпус дискового поворотного затвора (рис. 4).
  6. Отцентрируйте поворотный затвор и слег- ка закрутите болты (шпильки), но не затягивайте их. Откройте диск поворотного затвора до положения «полностью открыто» (рис. 5).
  7. Затяните болты (шпильки) так, чтобы фланцы и корпус (металлическая часть) затвора соприкасались. Затяжка болтов на межфланцевых соединениях должна быть равномерной по всему пери- метру. Медленно закройте и откройте дисковый поворотный затвор. Если установка затвора была проведена правильно, затвор должен свободно открываться и закрываться (рис. 6).
Brand

Давление (бар)

Диаметр

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

Температура рабочей среды (°C)

Тип присоединения

Описание

Дисковый поворотный затвор с ручным редуктором REON тип RSV40

Дисковый поворотный затвор с ручным редуктором REON тип RSV40 — это незаменимое оборудование для управления потоками жидкостей и газов в промышленных системах. Применение такого устройства позволяет обеспечивать герметичность, надежность и долгий срок службы инженерных сетей.

Почему стоит выбрать дисковый поворотный затвор с редуктором?

Эти запорные устройства обладают рядом ключевых характеристик, которые делают их востребованными в различных отраслях.

  • Удобство эксплуатации.
    Ручной редуктор позволяет легко управлять системой. Даже при интенсивных нагрузках ручное управление остается плавным и надежным.
  • Высокая герметичность.
    Герметичные поворотные затворы такого типа минимизируют утечки, что особенно важно в системах водоснабжения и химической промышленности.
  • Надежность материалов.
    Корпус и уплотнительные элементы износостойкие и устойчивы к агрессивным средам, что гарантирует стабильную работу даже в сложных условиях.
  • Широкая сфера применения.
    Эти затворы отлично подходят для инженерных систем, таких как отопление, водоснабжение или промышленное производство.

Преимущества конструкции

Дисковый затвор REON тип RSV40 выделяется благодаря продуманной конструкции, сочетающей простоту и функциональность.

  • Компактность и легкость монтажа.
    Небольшие размеры затвора позволяют устанавливать его в ограниченных пространствах без ущерба для производительности.
  • Устойчивость к коррозии.
    Используемые материалы обеспечивают долговечность оборудования, что снижает необходимость частой замены.
  • Универсальность.
    Промышленные системы водоснабжения, регулирование потоков в инженерных сетях, химические процессы — это лишь малая часть возможных сфер применения.

Где используются поворотные затворы?

Эти качественные промышленные клапаны подходят для:

  • регулирования потоков жидкостей в системах отопления и охлаждения,
  • работы с агрессивными средами в химической промышленности,
  • инженерных систем водоснабжения,
  • управления потоками газов и сыпучих материалов.

Использование такой арматуры для инженерных систем помогает улучшить их эксплуатационные характеристики, повысить надежность и снизить риск поломок.

Ручной редуктор — залог простоты управления

Ручной редуктор для затвора REON RSV40 обеспечивает удобное регулирование потока. Благодаря редуктору управление системой становится точным и комфортным, что особенно важно для систем, где требуется регулярная настройка.

Современные запорные устройства

Современные запорные устройства такого типа, как затвор REON тип RSV40, устанавливают новые стандарты качества. Их конструкция адаптирована к требованиям промышленности, а надежные материалы гарантируют стабильную работу в долгосрочной перспективе.

Не упустите возможность внедрить качественное оборудование в свои инженерные системы. Наши специалисты помогут подобрать оптимальное решение для ваших задач, чтобы обеспечить долговечность и эффективность работы. Используйте проверенные решения, которые соответствуют стандартам надежности и функциональности.
