Дисковый поворотный затвор с редуктором REON тип RSV79 (диск из нерж. стали AISI316)

₽ 6,936.00 – ₽ 707,566.00

Описание

Дисковый поворотный затвор является арматурой общего назначения, используется в различных отраслях в качестве запорного или регулирующего устройства.

Область применения

Дисковые поворотные затворы в основном применяются в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции и кондиционирования. Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также устойчивы к щелочным и нейтральным средам (воздух, азот и т.п.).

Техническое описание

Технические характеристики



1 Номинальный диаметр, DN 40-800 мм
2 Максимальное давление, РN 16 бар
3 Рабочая температура От -20˚С до +115˚С
4 Максимальная температура От -20˚С до +130˚С (кратковременно)
5 Тип присоединения Межфланцевый
6 Класс герметичности А по ГОСТ 9544-2015
7 Ответные фланцы Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80

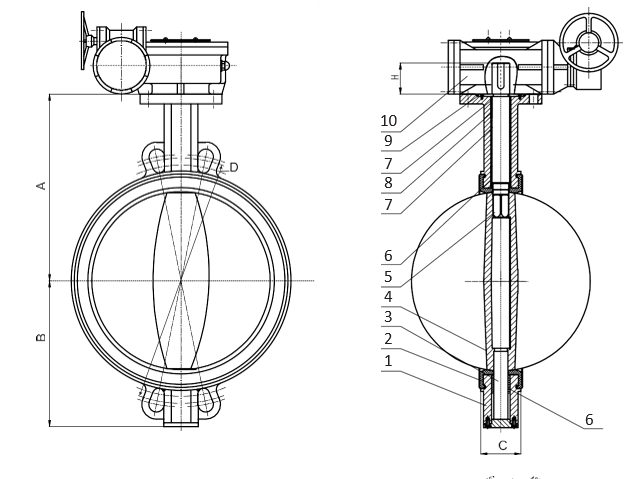

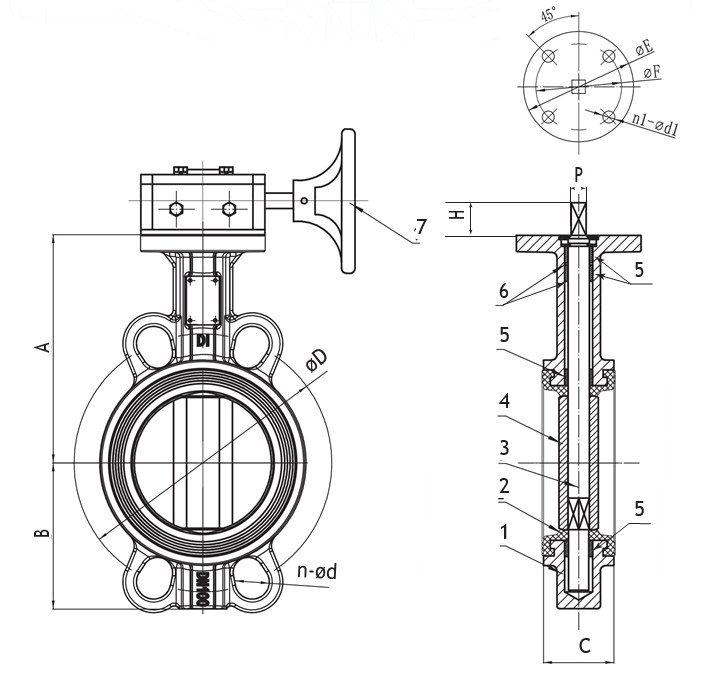

Габаритные и присоединительные размеры

Верхний фланец
Артикул DN Габаритные и присоединительные размеры, мм Вес, кг
ISO 5211 A B C H P (Ø)* D n-d1 Е F n1-d1
040RSV79RED 40 F05 103 57 33 15 9 110 4-18 65 50 4-8 4,5
050RSV79RED 50 F05 132 73 43 25 9 125 4-18 65 50 4-8 4,68
065RSV79RED 65 F05 139 88 46 25 9 145 4-18 65 50 4-8 5,14
080RSV79RED 80 F05 154 95 46 25 9 160 4(8)-18 65 50 4-8 5,71
100RSV79RED 100 F07 168 108 52 28 11 180 4(8)-18 90 70 4-10 7,05
125RSV79RED 125 F07 183 128 56 28 14 210 4(8)-18 90 70 4-10 9,53
150RSV79RED 150 F07 197 143 56 28 14 240 8-18 90 70 4-10 11,83
200RSV79RED 200 F10 237 175 60 35 17 295 12-22 125 102 4-12 18,9
250RSV79RED 250 F10 268 208 68 45 22 355 12-26 125 102 4-12 21.75
300RSV79RED 300 F10 305 238 78 45 22 410 12-26 125 102 4-12 29,2
350RSV79RED 350 F10 336 265 78 45 22 470 16-26 125 102 4-12 41.05
400RSV79RED 400 F14 400 304 86 52 37,95 525 16-30 175 140 4-18 72.8
450RSV79RED 450 F14 411 337 105 52 42,86 585 20-30 175 140 4-18 84
500RSV79RED 500 F14 460 368 130 52 45,72 650 20-33 175 140 4-18 108
600RSV79RED 600 F16 523 428 151 64 63,98 770 20-36 210 165 4-22 167
700RSV79RED 700 F25 560 510 163 64 63,35 840 24-36 300 254 8-18 263
800RSV79RED 800 F25 635 585 188 70 63,35 950 24-39 300 254 8-18 330





Материалы конструкции DN 40-350







1 Корпус Высокопрочный чугун GGG40
2 Седловое уплотнение EPDM
3 Шток Нержавеющая сталь (AISI410)
4 Диск Нержавеющая сталь (AISI316)
5 Подшипник (4 шт) PTFE
6 Уплотнительное кольцо (2 шт) NBR
7 Редуктор Высокопрочный чугун GGG40 / сталь 45

Материалы конструкции DN 400-800





1 Корпус Высокопрочный чугун GGG40
2 Седловое уплотнение EPDM
3 Нижний вал Нержавеющая сталь AISI420
4 Диск Нержавеющая сталь AISI316
5 Верхний вал Нержавеющая сталь AISI420
6 Длинный подшипник (2шт) PTFE
7 Короткий подшипник (2шт) PTFE
8 Уплотнительное кольцо (2шт) NBR
9 Стопорная прижимная пластина Нержавеющая сталь AISI304
10 Редуктор Высокопрочный чугун GGG40 / сталь 45

Размеры шпонки
DN n-b
400 1-10
450 1-12
500 1-14
600 1-16
700 2-18
800 2-18

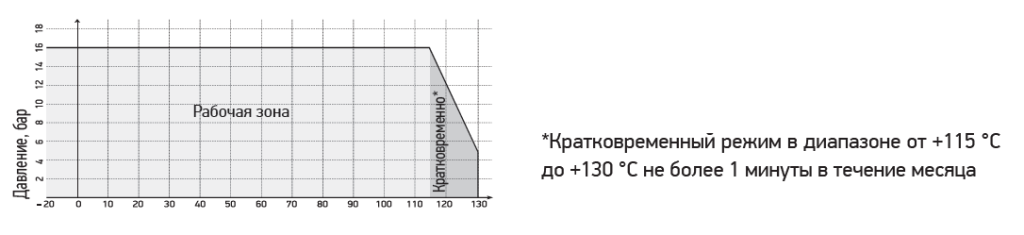

Диаграмма зависимости «Температура-Давление»

ВНИМАНИЕ, ВАЖНАЯ ИНФОРМАЦИЯ!

Монтаж поворотных затворов следует производить только между фланцами воротниковыми (ГОСТ 12821-80).
  1. Использование фланцев с внутренним диаметром меньше номинального диаметра заслонки может привести к блокировке диска, что в свою очередь вызовет серьезное повреждение диска поворотного затвора (рис. 1).
  2. В случае использования фланцев с внутренним диаметром больше номинального диаметра затвора фланцы не будут полностью закрывать седловое уплотнение, что может привести к повреждению и деформации седлового уплотнения (рис. 2).
  3. Перед началом монтажа важно убедиться, что внутренний диаметр фланцев соответствует номинальному диаметру дискового поворотного затвора (рис. 3).



Положение на трубопроводе и процесс установки

  1. Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора.
  2. 2. При установке дисковых поворотных затворов прокладки не используются.
  3. Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы.
  4. Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей.
  5. Перед началом монтажа диск поворотного затвора необходимо немного приоткрыть, но так, чтобы диск не выходил за корпус дискового поворотного затвора (рис. 4).
  6. Отцентрируйте поворотный затвор и слег- ка закрутите болты (шпильки), но не затягивайте их. Откройте диск поворотного затвора до положения «полностью открыто» (рис. 5).
  7. Затяните болты (шпильки) так, чтобы фланцы и корпус (металлическая часть) затвора соприкасались. Затяжка болтов на межфланцевых соединениях должна быть равномерной по всему пери- метру. Медленно закройте и откройте дисковый поворотный затвор. Если установка затвора была проведена правильно, затвор должен свободно открываться и закрываться (рис. 6).
Brand

Давление (бар)

Диаметр

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

Температура рабочей среды (°C)

Тип присоединения

Описание

Дисковый поворотный затвор с редуктором REON RSV79: надежность и эффективность в каждой детали

Дисковый поворотный затвор с редуктором REON RSV79 – это современное решение, которое отвечает всем требованиям промышленных систем. Благодаря продуманной конструкции и использованию высококачественных материалов, это оборудование заслужило доверие профессионалов в разных отраслях.

Преимущества конструкции

Затвор REON RSV79 выделяется благодаря сочетанию простоты эксплуатации и надежности.

  1. Материалы высокого качества
    Диск из нержавеющей стали AISI316 обеспечивает стойкость к коррозии и износу. Это особенно важно для запорной арматуры, используемой в агрессивных средах.
  2. Редуктор для удобного управления
    Редуктор обеспечивает плавное и точное регулирование потока. Это делает его идеальным для систем, где важно предотвратить резкие изменения давления или скорости.
  3. Простота установки
    Конструкция затвора продумана до мелочей, чтобы монтаж занимал минимум времени. Простое техническое обслуживание увеличивает срок службы оборудования.

Широкая область применения

Дисковый затвор с редуктором подходит для использования в самых разных сферах.

В химической промышленности

В химической промышленности важно использовать арматуру, устойчивую к агрессивным жидкостям и газам. Затворы REON RSV79 демонстрируют высокую эффективность благодаря коррозионной стойкости стали AISI316.

В пищевой и фармацевтической отраслях

Санитарные нормы требуют использования материалов, которые не вступают в реакцию с продуктами. Нержавеющая сталь, из которой изготовлен диск, соответствует этим строгим требованиям.

Для работы с агрессивными средами

Эти затворы идеально подходят для управления потоками жидкостей и газов, которые имеют высокую температуру или кислотность. Устойчивость к внешним воздействиям делает их долговечным выбором.

Технические преимущества

  1. Антикоррозийное покрытие
    Защищает элементы устройства, увеличивая его срок службы даже в самых неблагоприятных условиях.
  2. Технологичная конструкция
    Поворотный затвор с редуктором REON RSV79 разработан с учетом всех современных стандартов. Он легко интегрируется в системы любой сложности.
  3. Универсальность использования
    Подходит для работы с жидкостями, газами и другими потоками в промышленных системах.

Как затвор помогает экономить

Промышленная арматура должна быть не только надежной, но и экономически эффективной. Поворотный затвор REON RSV79 уменьшает затраты на обслуживание и ремонт, обеспечивая стабильную работу системы. Его долговечность позволяет избежать частых замен оборудования.

Почему выбирают REON RSV79?

Затворы с редуктором пользуются спросом среди профессионалов благодаря своей универсальности. Они находят применение в химической, пищевой, фармацевтической и других отраслях. Надежные решения для управления потоками, которые предлагает REON, соответствуют самым строгим требованиям.

Не упустите возможность улучшить систему

Если вы ищете устройство, которое справится с работой в агрессивных средах и обеспечит максимальную надежность, обратите внимание на дисковый поворотный затвор с редуктором REON RSV79. Это решение, проверенное временем, станет надежным помощником в вашей работе.

Выбирайте качественную промышленную арматуру из нержавеющей стали и оптимизируйте ваши процессы уже сегодня!
