Обратный клапан двухстворчатый межфланцевый REON тип RSV30RED

₽ 3,073.00 – ₽ 117,770.00

Техническое описание



Brand

Давление (бар)

Диаметр

,

,

,

,

,

,

,

,

,

,

,

,

,

,

,

Описание

Описание

Обратный клапан межфланцевый предназначен для защиты трубопровода и установленного оборудования от обратного потока рабочей среды.

Область применения

Обратный клапан применяется в системах отопления и холодного, горячего водоснабжения. Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности – B по ГОСТ 54808. Это означает, что при использовании клапана в качестве запорного при опрессовке потеря давления при отключении насоса неизбежна.



Клапан обратный двустворчатый межфланцевый – это один из обязательных элементов инженерных систем. Он встраивается в систему для того, чтобы исключить обратный поток рабочей среды. Обратный клапан не предназначен для использования в качестве запорной арматуры у него класс герметичности — B. Данный класс герметичности означает, что при использовании клапана в качестве запорного при опрессовке, потеря давления при отключении насоса неизбежна.

Технические характеристики

1 Номинальный диаметр, DN 32-600 мм
2 Максимальное давление, PN 16 бар
3 Рабочая температура, Траб От -10°С до +95°С
4 Максимальная температура, Тмах +120°С (кратковременно)
5 Присоединение Межфланцевое
6 Класс герметичности А (по ГОСТ 9544-2015)

Габаритные и присоединительные размеры

Артикул DN Размеры, мм Масса, кг
D D1 L
032RSV30RED  32  82  69  43  1.1
040RSV30RED 40 96 69 43 1,4
050RSV30RED 50 107 69 43 1,5
065RSV30RED 65 127 83 46 2,3
080RSV30RED 80 142 99 64 3,3
100RSV30RED 100 162 117 64 4,5
125RSV30RED 125 192 146 70 5,5
150RSV30RED 150 217 167 76 8,5
200RSV30RED 200 273 220 89 14,5
250RSV30RED 250 328 264 115 23,5
300RSV30RED 300 378 306 116 33,5
350RSV30RED 350 438 360 127 51,5
400RSV30RED 400 489 410 140 68
450RSV30RED 450 539 450 152 112
500RSV30RED 500 594 505 152 142,5
600RSV30RED 600 695 624 178 185

Материалы конструкции


1 Корпус Серый чугун GG25
2 Диск Нержавеющая сталь AISI304
3 Шток Нержавеющая сталь AISI304
4 Пружина Нержавеющая сталь AISI416
5 Шайба PTFE
6 Фиксатор Нержавеющая сталь AISI304
7 Седловое уплотнение EPDM

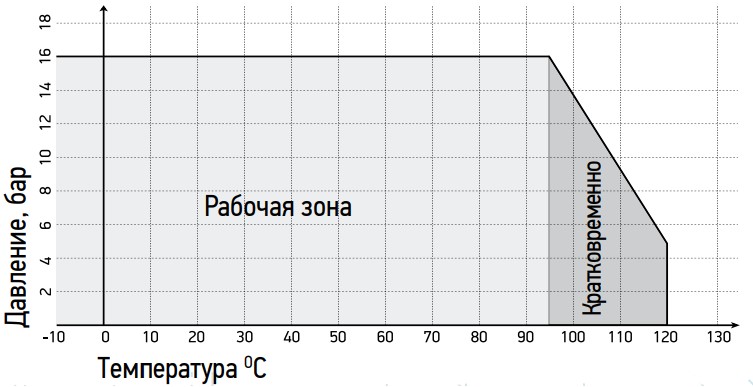

Диаграмма зависимости «Температура-Давление»


Kv (м³/ч) шарового крана

DN  32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
Kv  29 34 35 76 88 238 465 658 930 2043 3178 4313 6810 9080 10021 22000

Условия монтажа

  • Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации.
  • Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
  • Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
  • Клапан устанавливается на  трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы.
  • Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода, т.е. в любом положении.

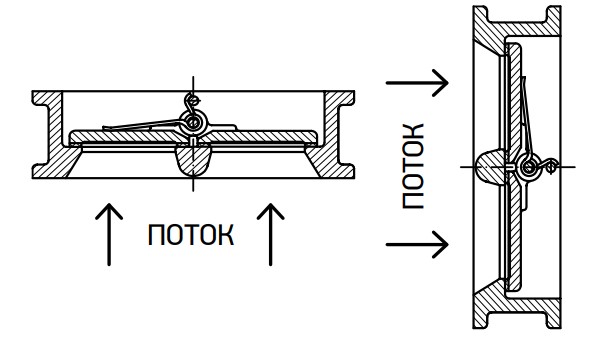

  • Предпочтительное монтажное положение на наклонном или вертикальном трубопроводе при направлении движения воды снизу вверх. На горизонтальном участке желательно устанавливать клапан таким образом, чтобы шток был параллелен земле (не вертикален).


  • Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию.
  • Поток среды должен быть направлен по стрелке на корпусе клапана.
  • Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев.
  • Затяжку крепежных болтов необходимо осуществлять равномерно.
  • После запуска системы убедитесь в отсутствии протечек в местах присоединения.
  • Не забудьте проверить на наличие утечек после не- скольких часов работы.

Условия эксплуатации

  • Клапаны обратные REON не требуют постоянного ухода.
  • Периодически осматривайте клапан на предмет протечки среды.
  • Проверку клапана можно провести при замене трубопроводов.

Внимание!

  • Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
  • Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
  • Не удаляйте с изделия шильдик с маркировкой.
  • Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения.



Условия транспортировки и хранения

  • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре -40…+65 °С.
  • Не допускается попадание посторонних предметов внутрь или падений изделия.
  • Проверку клапана можно провести при замене трубопроводов.
  • Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
  • При транспортировке корпус изделия должен быть защищен от повреждений.

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
