Основные Технические характеристики:
- Материал корпуса: EPDM, армирован нейлоновым шинным кордом
- Проволочное кольцо: Стальная проволока
- Материал Фланца: Сталь СТ.20
- Диаметр номинальный(условный): DN200-600
- Давление номинальное(условное): PN10
- Рабочая температура: От -10˚С до +95˚С
- Максимальная температура: +110˚С
- Присоединение: Фланцевое
Описание
Гибкая вставка (виброкомпенсатор) является арматурой общего назначения, предназначен для снижения шума, вибрации, гидравлических ударов, для компенсации продольных, поперечных смещений, сдвига. Используется для обвязки насосов, вентиляционного оборудования, компрессорного оборудования и другого оборудования, создающего вибрацию или шум в системе.
Область применения
Гибкие вставки применяются в системах отопления, холодного и горячего водоснабжения.

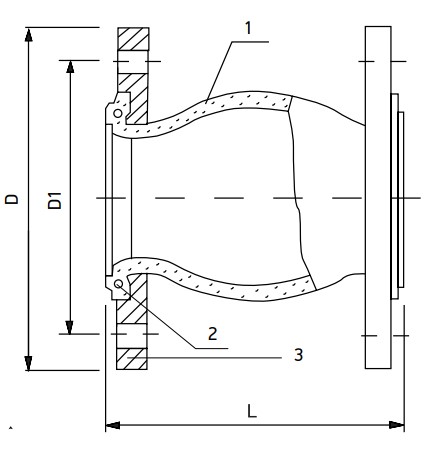

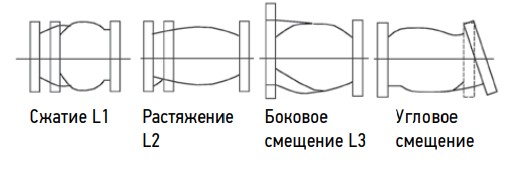

Габаритные и присоединительные размеры
| Артикул | DN | L | D1 | D | L1 сжатие | L2 растяжение | L3 боковое смещение | Угловое смещение (изгиб) | Масса, (кг) |
| 200RSV13 | 200 | 210 | 295 | 340 | 25 | 14 | 22 | 15° | 20,00 |
| 250RSV13 | 250 | 240 | 355 | 405 | 25 | 14 | 22 | 30,00 | |
| 300RSV13 | 300 | 260 | 410 | 460 | 25 | 14 | 22 | 34,00 | |
| 350RSV13 | 350 | 265 | 470 | 520 | 25 | 16 | 22 | 38,00 | |
| 400RSV13 | 400 | 265 | 525 | 580 | 25 | 16 | 22 | 44,00 | |
| 450RSV13 | 450 | 265 | 585 | 640 | 25 | 16 | 22 | 65,00 | |
| 500RSV13 | 500 | 265 | 650 | 715 | 25 | 16 | 22 | 100,00 | |
| 600RSV13 | 600 | 265 | 770 | 840 | 25 | 16 | 22 | 120,00 |
Материалы конструкции
| 1 | Корпус | EPDM, армирован нейлоновым шинным кордом |
| 2 | Проволочное кольцо | Стальная проволока |
| 3 | Фланец | Сталь СТ.20 |

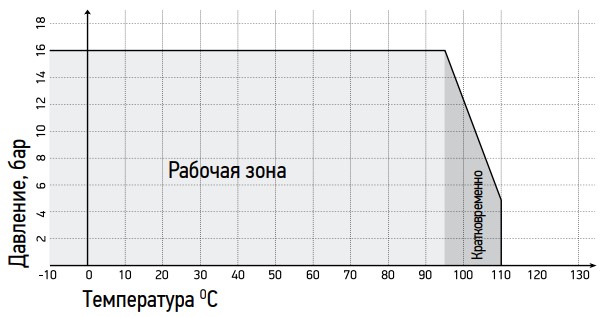

Диаграмма зависимости «Температура-Давление»
Внимание!
Недопустима одновременная работа компенсатора на растяжение и сдвиг.
Условия монтажа
При установке гибкой вставки необходимо тщательно очистить уплотнительные поверхности и присоединительные фланцы.
Условия эксплуатации
- Гибкие вставки должны использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации.
- Для своевременного выявления и устранения неисправностей необходимо периодически подвергать гибкие вставки осмотру и проверке.
- Осмотр производится в соответствии с правилами и нормами, принятыми на предприятии.
Внимание!
Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
Инструкция по монтажу
- Соблюдать параметры, указанные в таблицах.
- Установку гибкой вставки необходимо выполнить после закрепления трубопроводов. Недопустимо использование компенсатора в качестве опорной конструкции.
- Не рекомендуется, чтобы предварительное сжатие гибкой вставки при монтаже превышало 3-5 мм.
- Недопустимо скручивание гибкой вставки при монтаже.
- Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не менее трех диаметров трубы от гибкой вставки.
- Болты должны быть установлены без прямого контакта с резиной (гайки устанавливаются на стороне, противоположной резиновым элементам – на стороне трубопровода).
- Исключить возможность повреждения гибкой вставки острыми краями трубы.
- Недопустима одновременная работа гибкой вставки на растяжение и сдвиг.
- При установке гибкой вставки на всасывании насоса недопустимо растяжение.
- .При проведении сварочных работ в непосредственной близости от гибкой вставки она должна быть защищена или демонтирована.
- Не рекомендуется окрашивать гибкую вставку или покрывать её слоем изоляции.
- .Хранить гибкие вставки следует в ненагруженном состоянии в сухом прохладном месте.
- .При монтаже фланцевых вставок на уже существующий трубопровод расстояние между присоединительными фланцами трубопровода не должно превышать значение длины гибкой вставки +3 мм.
- .Моменты затяжек гаек крепления гибких вставок: – для диаметров до DN80 (включительно) – 60 Нм, – для диаметров свыше DN80 – 80 Нм.
Условия транспортировки и хранения
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
- Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
- При транспортировке корпус изделия должен быть защищен от повреждений.
- Условия транспортировки и хранения по группе Ж1 ГОСТ 15150-69.
Гарантийные обязательства
Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
