Затвор чугунный межфланцевый с диском из нержавеющей стали REON тип RSV38

₽ 4,603.00 – ₽ 26,858.00

Описание

Дисковый поворотный затвор является арматурой общего назначения, используется в различных отраслях в качестве запорного или регулирующего устройства.

Область применения

Дисковые поворотные затворы в основном применяются в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции и кондиционирования. Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также устойчивы к щелочным и нейтральным средам (воздух, азот и т.п.).

Техническое описание

Технические характеристики

1 Номинальный диаметр, DN 40-200 мм
2 Максимальное давление, РN 16 бар
3 Рабочая температура От -10˚С до +95˚С
4 Максимальная температура +120˚С (кратковременно)
5 Тип присоединения Межфланцевый
6 Класс герметичности А по ГОСТ 9544-2015
7 Ответные фланцы Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80

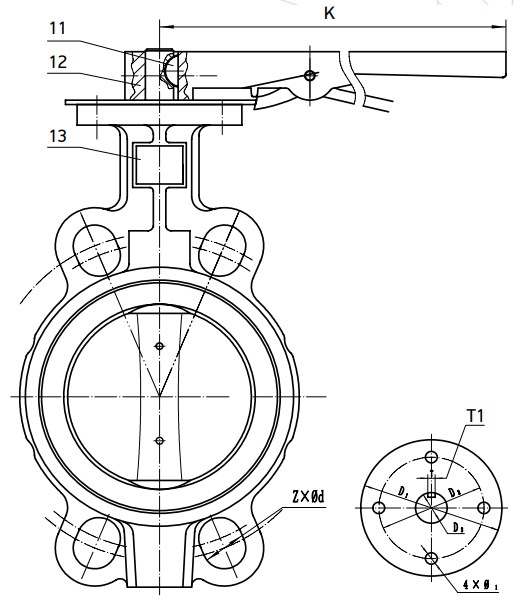

Габаритные и присоединительные размеры

Артикул DN Габаритные и присоединительные размеры, мм Вес, кг
С T K z×Ød A B D1 D2 4×Ø1 D3 T1
040RSV38 40 43 150 236 4×Ø19 62 121 Ø77 Ø57 4×Ø6.5 Ø12.7 3 2,2
050RSV38 50
065RSV38 65 46 158 236 4×Ø19 73 130 2,6
080RSV38 80 46 182 236 4×Ø19 90 151 3,1
100RSV38 100 52 200 265 4×Ø19 110 169 Ø92 Ø70 4×Ø10.5 Ø15.8 5 4,5
125RSV38 125 56 217 265 4×Ø19 117 188 Ø92 Ø70 4×Ø10.5 Ø19 5 6,1
150RSV38 150 55 232 265 4×Ø26 134 200 Ø92 Ø70 4×Ø10.5 Ø19 5 7,2
200RSV38 200 60 280 370 4×Ø27 171 243 Ø115 Ø89 4×Ø14.3 Ø22.2 5 12,6

Материалы конструкций


1 Корпус Чугун GG25
2 Нижний подшипник Армированный PSF/ PCU c графитовой вставкой+PTFE
3 Седловое уплотнение EPDM
4 Диск Нержавеющая сталь AISI316 (CF8M)
5 Штифт Нержавеющая сталь
6 Шток Нержавеющая сталь
7 Подшипник Армированный PSF/ PCU c графитовой вставкой+PTFE
8 Подшипник (2 шт.) Армированный PSF/ PCU c графитовой вставкой+PTFE
9 Уплотнительное кольцо NBR
10 Манжета EPDM
11 Шпонка Нержавеющая сталь
12 Рукоятка Сталь
13 Шильдик Алюминий

Диаграмма зависимости «Температура-Давление»


Kv (м3/ч) при открытии на угол



DN 10 20 30 40 50 60 70 80 90
DN40 0,06 0,65 1,5 3,3 5,9 9,6 15,2 22,8 25
DN50 0,06 0,65 1,5 3,3 5,9 9,6 15,2 22,8 25
DN65 0,1 1,4 2,8 5,7 10,3 17,2 27,3 40,9 45
DN80 0,2 2 4,2 9 16,2 26,9 42,4 63,7 70
DN100 0,3 3,1 6,6 14,3 25,5 42,2 66,7 100 110
DN125 0,5 5,1 10,7 23,4 41,7 69 109 163,8 180
DN150 0,8 5,6 15,6 25,2 42,3 69,5 116,3 190 260
DN200 1,5 11,9 32,7 53,3 89,7 147,2 246 402 460



ВНИМАНИЕ, ВАЖНАЯ ИНФОРМАЦИЯ!

Монтаж поворотных затворов следует производить только между фланцами воротниковыми (ГОСТ 12821-80).

  1. Использование фланцев с внутренним диаметром меньше номинального диаметра заслонки может привести к блокировке диска, что в свою очередь вызовет серьезное повреждение диска поворотного затвора (рис. 1).
  2. В случае использования фланцев с внутренним диаметром больше номинального диаметра затвора фланцы не будут полностью закрывать седловое уплотнение, что может привести к повреждению и деформации седлового уплотнения (рис. 2).
  3. Перед началом монтажа важно убедиться, что внутренний диаметр фланцев соответствует номинальному диаметру дискового поворотного затвора (рис. 3).



Положение на трубопроводе и процесс установки


  1. Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора.
  2. 2. При установке дисковых поворотных затворов прокладки не используются.
  3. Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы.
  4. Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей.
  5. Перед началом монтажа диск поворотного затвора необходимо немного приоткрыть, но так, чтобы диск не выходил за корпус дискового поворотного затвора (рис. 4).
  6. Отцентрируйте поворотный затвор и слег- ка закрутите болты (шпильки), но не затягивайте их. Откройте диск поворотного затвора до положения «полностью открыто» (рис. 5).
  7. Затяните болты (шпильки) так, чтобы фланцы и корпус (металлическая часть) затвора соприкасались. Затяжка болтов на межфланцевых соединениях должна быть равномерной по всему пери- метру. Медленно закройте и откройте дисковый поворотный затвор. Если установка затвора была проведена правильно, затвор должен свободно открываться и закрываться (рис. 6).
Brand

Давление (бар)

Диаметр

,

,

,

,

,

,

,

Температура рабочей среды (°C)

Тип присоединения

Описание

Затвор чугунный межфланцевый с диском из нержавеющей стали REON тип RSV38

При выборе запорных устройств для трубопроводных систем важно учитывать несколько ключевых факторов. К ним относятся долговечность, надежность и стойкость к коррозии. Затвор чугунный межфланцевый с диском из нержавеющей стали REON тип RSV38 – это идеальный вариант для тех, кто ценит качество и долгосрочную эксплуатацию. Это оборудование отличается высокой эффективностью и долговечностью в различных промышленных условиях.

Почему стоит выбрать затвор REON тип RSV38?

Затворы с чугунным корпусом и диском из нержавеющей стали – это проверенное решение для самых сложных задач. Они обеспечивают надежность и стойкость даже в самых тяжелых условиях. Рассмотрим их основные преимущества.

Прочность и стойкость к коррозии

Затвор REON тип RSV38 выполнен из чугуна, что придает ему необходимую прочность. Это оборудование устойчиво к механическим повреждениям. Диск из нержавеющей стали добавляет дополнительную стойкость к агрессивным химическим веществам и коррозии.

Почему чугун?

Чугун обладает высокой прочностью и стойкостью к нагрузкам. Это делает затворы надежными и долговечными, даже в самых сложных условиях эксплуатации.

Зачем нержавеющая сталь?

Диск из нержавеющей стали эффективно защищает от коррозии, что особенно важно для работы с агрессивными жидкостями. Это помогает продлить срок службы устройства и улучшить его характеристики.

Простота монтажа

Затвор REON типа RSV38 имеет межфланцевое соединение. Это упрощает установку и обеспечивает быструю интеграцию в систему. Вы сможете легко подключить его к трубопроводам разных диаметров, что значительно сэкономит ваше время.

Преимущества чугунного межфланцевого затвора с диском из нержавеющей стали

Затвор REON тип RSV38 имеет несколько значительных преимуществ. Эти затворы идеальны для множества промышленных применений. Рассмотрим их более детально.

Надежность и прочность

Чугунный корпус и диск из нержавеющей стали обеспечивают исключительную прочность и долговечность устройства.

Устойчивость к механическим нагрузкам

Этот затвор выдерживает высокие нагрузки, что делает его идеальным выбором для систем с повышенными требованиями к прочности.

Коррозионная стойкость

Диск из нержавеющей стали защищает от химических воздействий, что делает устройство идеальным для работы с агрессивными жидкостями.

Универсальность применения

Затворы типа REON RSV38 применяются в различных отраслях. Они используются в водоснабжении, теплоэнергетике и нефтехимической промышленности. Рассмотрим их применение более подробно.

Водоснабжение и теплоэнергетика

Затворы этого типа идеально подходят для водоснабжения и теплоэнергетики. Они обеспечивают герметичность и эффективное управление потоком жидкости в системах водоснабжения и отопления.

Нефтехимическая промышленность

Затворы REON тип RSV38 также находят применение в нефтехимической промышленности. Эти устройства устойчивы к химическим веществам и легко справляются с агрессивными жидкостями.

Как затвор REON тип RSV38 повышает эффективность работы системы?

Затвор REON тип RSV38 помогает улучшить работу трубопроводной системы. Он эффективно управляет потоком жидкости и предотвращает утечки.

Долговечность и минимальные эксплуатационные расходы

Затворы с чугунным корпусом и диском из нержавеющей стали служат гораздо дольше, чем устройства из менее стойких материалов. Это позволяет снизить затраты на ремонт и замену оборудования.

Экономия на обслуживании

Затворы REON типа RSV38 требуют минимальных затрат на техническое обслуживание и восстановление. Это упрощает работу с устройствами и снижает расходы на их содержание.

Герметичность и энергоэффективность

Затвор REON тип RSV38 обеспечивает отличную герметичность, предотвращая утечку жидкости. Это позволяет значительно повысить энергоэффективность и снизить потери давления в системе.

Поддержание оптимального давления

Затвор помогает поддерживать необходимое давление в трубопроводах, что важно для стабильной работы системы и экономии энергии.

Не упустите возможность улучшить эффективность вашего оборудования

Затвор чугунный межфланцевый с диском из нержавеющей стали REON тип RSV38 — это надежное и долговечное решение для вашего оборудования. Это устройство обеспечит отличную герметичность и долгосрочную эксплуатацию. Прочность конструкции, устойчивость к агрессивным жидкостям и механическим повреждениям делают затвор идеальным выбором для множества отраслей. Выбирайте затвор REON тип RSV38 для повышения эффективности и долговечности вашего оборудования.
